基本信息(Basic Information) |
仪器名称(Apparatus) |
微波功率计 |
厂商&型号(Company & Model) |
思仪 2438PB |
开放限制(Limited to) |
对外开放(No Limitaion, Accessible to ALL) |
使用类型(Operated by) |
自主操作(User) |
收费类型(Charging by) |
计时计件(Time & Events) |
微波功率计

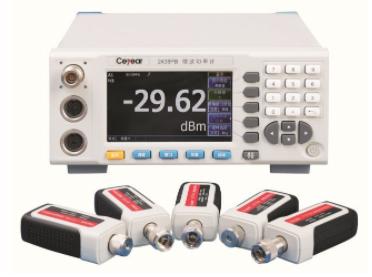

微波功率计测试图
1.概述
思仪2438PB微波功率计由微波功率计主机和系列微波功率探头组成，测试频率达750GHz。其采用宽带二极管检波技术、数字信号处理技术和多维校准补偿技术等，使得仪器具有宽频带、大动态功率范围、高精度、快速测量分析、探头系列化、使用方便等特点于一身，主要用于对微波信号的平均功率、峰值功率和脉冲包络功率的测量与计量。是雷达、电子对抗、通信等领域研制、生产、验收、维护的重要测量仪器。
2.功能特色
具有十多种微波毫米波脉冲调制信号功率和时间参数测量分析功能
系列峰值功率探头采用内部校准技术，无需离开被测件即可校准，无需断开信号输入即可校零
灵活开放的频响偏置列表设置，配接大功率衰减器或大功率定向耦合器实现信号大功率的准确测试
彩色4.3吋液晶显示，中/英文图形化操作界面，方便用户使用
具有GPIB、LAN、USB程控功能，方便搭建测试系统
3.主要性能指标
通道数：2
频率范围：50MHz～750GHz
视频带宽：30MHz；
连续波平均功率测量（典型值）：
50MHz～67GHz，功率范围-70dBm～+20dBm；
67GHz～75GHz，功率范围-35dBm～+20dBm；
75GHz～110GHz，功率范围-35dBm～+20dBm；
110GHz～170GHz，功率范围-35dBm～+20dBm；
170GHz～260GHz，功率范围-30dBm～+20dBm；
220GHz～325GHz，功率范围-30dBm～+20dBm；
325GHz～500GHz，功率范围-30dBm～+20dBm；
500GHz～750GHz，功率范围-30dBm～+20dBm；
4.典型应用
思仪2438PB微波功率计是高性能的通用平均/峰值微波功率测量仪器，主要用于对微波信号的平均功率、峰值功率和脉冲包络功率的测量与计量。
在连续波模式下，是通用的传统微波功率计。在峰值测量模式下，通过不同的时基设置，仪器能够自动测量分析微波毫米波脉冲调制信号的峰值功率、脉冲功率、平均功率、过冲、上升时间、下降时间、顶部功率、底部功率、脉冲宽度、脉冲周期、占空比、关闭时间、脉冲频率等十多种脉冲包络参数。是支撑通信、电子工程、微电子、空天学院等多个学科的基础性设备。
